Детали из высокопрочного чугуна

Высокопрочный чугун (ВЧШГ) — это один из самых передовых и универсальных материалов, используемых в современной промышленности. Его уникальные свойства делают его востребованным в различных отраслях, от машиностроения до строительства. Этот материал сочетает в себе прочность стали и технологичность традиционного чугуна, что открывает широчайшие возможности для его применения.

Главная особенность высокопрочного чугуна заключается в его микроструктуре. Углерод, который в других видах чугуна может существовать в виде хлопьев графита, здесь присутствует в виде шаровидных включений. Именно эта структура значительно улучшает механические свойства материала: повышает пластичность, ударную вязкость и сопротивление разрыву.

Высокопрочный чугун активно применяется для изготовления шестерен, крышек, муфт, барабанов и других деталей, где важны прочность и надежность. Его универсальность позволяет использовать его в таких отраслях, как машиностроение, автомобильная промышленность, строительство и энергетика.

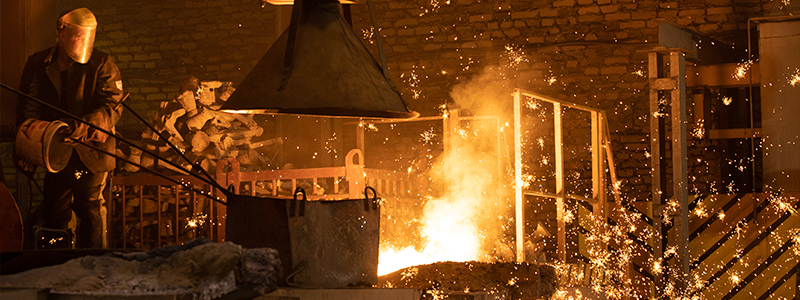

Процесс производства высокопрочного чугуна

Производство высокопрочного чугуна (ВЧШГ) — это сложный технологический процесс, который включает в себя тщательный подбор сырья, точное соблюдение рецептуры и использование современного оборудования. Именно эти факторы обеспечивают уникальные свойства материала, делая его незаменимым для широкого спектра промышленных задач.

Состав сплава

Основой для высокопрочного чугуна является железо, обогащенное углеродом (от 3 до 4 %) и кремнием (около 2-3 %). Однако ключевую роль в создании уникальных характеристик ВЧШГ играют специальные добавки:

• Сера и фосфор: преобразуют графит в шаровидную форму, что обеспечивает высокую пластичность и прочность материала.
• Марганец и никель: улучшают износостойкость и коррозионную устойчивость.
• Медь, молибден и другие элементы: повышают механические свойства сплава в зависимости от его целевого применения.

Подробнее о составе и структуре высокопрочного чугуна можно прочитать в нашей статье «Чугун с шаровидным графитом: марки, состав, применение».

Формирование структуры графита

Уникальные свойства высокопрочного чугуна связаны с формой графитных включений. В традиционном сером чугуне графит имеет пластинчатую форму, что снижает прочность материала. В ВЧШГ графит присутствует в виде мелких сферических включений, что достигается благодаря введению специальных включений на этапе плавки.

Эта шаровидная структура обеспечивает равномерное распределение напряжений внутри материала, улучшая его механические свойства и устойчивость к нагрузкам.

Современные технологии производства ВЧШГ позволяют добиться высокой точности и стабильности характеристик. Управление плавкой и литьем осуществляется с помощью компьютерных систем, что снижает вероятность ошибок. Современные плавильные установки позволяют снизить энергозатраты и увеличить экологичность производства. Постоянный мониторинг температуры, состава сплава и времени обработки обеспечивает соответствие международным стандартам.

Производство деталей из высокопрочного чугуна на заводе «БКМЗлит» — это:

• Высокое качество. Благодаря контролю всех этапов процесса, изделия из ВЧШГ обладают стабильными характеристиками.
• Экономичность. Технологии позволяют минимизировать потери сырья и снизить себестоимость продукции.
• Экологичность. Использование новых методов плавки и очистки уменьшает выбросы углекислого газа и других вредных веществ.

Процесс производства высокопрочного чугуна сочетает в себе современные технологии и строгий контроль качества. Благодаря этому ВЧШГ занимает лидирующую позицию среди материалов, обеспечивающих надежность и долговечность изделий в самых разных отраслях промышленности.

Виды чугуна и особенности высокопрочного чугуна

В зависимости от формы графитных включений чугун делится на несколько видов. Наиболее популярными из них являются белый, серый, ковкий и высокопрочный. Каждый из них обладает своими особенностями, но высокопрочный чугун ВЧШГ выделяется уникальными характеристиками, которые делают его одним из самых востребованных материалов в промышленности.

В белом чугуне весь углерод находится в виде карбида железа (цементита), что придает материалу высокую твердость. Графит отсутствует, из-за чего белый чугун не обладает пластичностью. Изделия из белого чугуна очень твердые и износостойкие, но хрупкие. Используется он в качестве заготовки для производства ковкого чугуна, а также для деталей, работающих в условиях сильного трения.

В сером чугуне углерод содержится в виде пластинчатого графита, что придает материалу характерный серый оттенок. СЧ отличается высокой литейной способностью, хорошей тепло- и виброизоляцией, но относительно низкой прочностью и пластичностью. Такой чугун востребован при производстве канализационных люков, дождеприёмников и колосников для котлов.

Ковкий чугун получается из белого чугуна путем термической обработки, которая преобразует карбид железа в хлопьевидный графит. Его свойства — умеренная прочность и пластичность при высокой износостойкости. Область применения — производство небольших деталей, таких как шарниры, фитинги, элементы подвесок.

Наконец, высокопрочный чугун. В ВЧШГ графит имеет шаровидную форму, что достигается путем введения модификаторов в расплавленный чугун. Эта форма графита минимизирует концентрацию напряжений и улучшает механические свойства материала. Прочность чугуна ВЧ сравнима со сталью, а отличная пластичность позволяет изготавливать детали сложных форм. ВЧШГ подходит для работы в агрессивных средах и выдерживает значительные нагрузки.

Области применения высокопрочного чугуна:

• производство сельхозоборудования (шестерни, валы, муфты, крышки);
• машино- и автомобилестроение (элементы двигателей, подвески, трансмиссии);
• создание трубопроводной арматуры (краны, фитинги, задвижки);
• дорожное строительство (люки, дождеприемники, плитка);
• и так далее.

Преимущества высокопрочного чугуна

1. Универсальность. Подходит для создания как крупных, так и мелких деталей сложной формы.
2. Экономичность. По сравнению со сталью, ВЧШГ дешевле в производстве, не теряя в прочности.
3. Долговечность. Устойчивость к износу и коррозии обеспечивает длительный срок службы изделий.
4. Широкая сфера применения. Используется в машиностроении, автомобильной промышленности, строительстве, энергетике.

Высокопрочный чугун значительно превосходит другие виды чугуна по прочности, пластичности и устойчивости к нагрузкам. Благодаря этим свойствам он стал одним из самых востребованных материалов в современной промышленности. Его применение позволяет создавать надежные, долговечные и экономичные изделия, соответствующие высоким требованиям к качеству и эксплуатационным характеристикам.

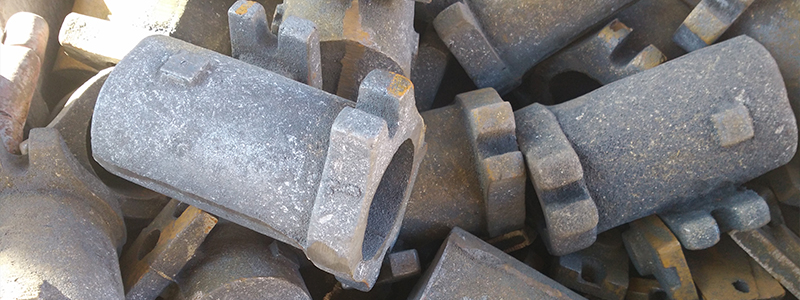

Применение деталей из высокопрочного чугуна

Высокопрочный чугун благодаря своим уникальным свойствам, таким как высокая прочность, пластичность и устойчивость к коррозии, нашел широкое применение в различных отраслях промышленности. Детали, изготовленные из этого материала, способны выдерживать значительные нагрузки и сложные эксплуатационные условия, что делает их незаменимыми в машиностроении, строительстве и других сферах.

ВЧ активно используется для производства механизмов, где важны долговечность и устойчивость к нагрузкам:

• шестерни и валы — выдерживают высокие динамические нагрузки и обеспечивают надежность передачи крутящего момента;
• муфты и соединительные элементы — используются в сложных механических системах благодаря пластичности и прочности;
• крышки и корпуса — обеспечивают защиту рабочих механизмов от внешних воздействий и механических повреждений;
• барабаны и шкивы — применяются в подъемных и транспортных механизмах благодаря износостойкости.

ВЧШГ также играет важную роль в производстве деталей для автомобилей. Он позволяет сочетать высокую производительность и экономичность:

• детали двигателя: коленчатые и распределительные валы, маховики и поршневые кольца, которые работают при высоких температурах и значительных нагрузках;
• элементы подвески: рычаги, кронштейны, стабилизаторы, которые выдерживают постоянные механические удары и вибрации;
• трансмиссии: зубчатые колеса, корпуса коробки передач, дифференциалы, где важна точность и устойчивость к износу;
• тормозные системы: барабаны и диски, отличающиеся долговечностью и устойчивостью к тепловым перегрузкам.

Высокопрочный чугун незаменим в производстве арматуры для систем водо- и газоснабжения:

• краны и задвижки: сохраняют работоспособность при высоком давлении и в агрессивных средах;
• фитинги и муфты: обеспечивают герметичность соединений и устойчивость к коррозии;
• трубопроводы: элементы трубопроводных систем из ВЧШГ используются в коммунальном хозяйстве, нефтегазовой и химической промышленности.

ВЧШГ широко применяется в изготовлении элементов строительных машин и оборудования:

• опоры и балки: используются в несущих конструкциях благодаря высокой прочности;
• элементы механизмов: зубчатые передачи и соединительные детали для экскаваторов, кранов и другой тяжелой техники;
• детали для оборудования: плиты, кронштейны и корпуса.

В энергетической отрасли детали из ВЧШГ тоже играют важную роль:

• корпуса генераторов и трансформаторов: обеспечивают защиту и устойчивость к вибрациям;
• турбинные элементы: используются в системах, работающих при высоких температурах и давлениях;
• соединительные узлы: применяются в гидравлических системах и системах охлаждения.

Высокопрочный чугун находит применение и в других сферах:

• сельское хозяйство: детали для тракторов, комбайнов и другого оборудования;
• железнодорожная техника: тормозные колодки, корпуса осевых редукторов, детали подвески;
• дорожное строительство: тяжелые и магистральные люки, большие и магистральные дождеприемники;
• судостроение: элементы двигателя, корпуса и трубопроводные узлы для кораблей и подводных лодок.

Преимущества использования ВЧШГ в деталях:

1. Прочность. Изделия способны выдерживать высокие нагрузки без деформации.
2. Пластичность. Позволяет создавать тонкостенные и сложные по форме детали.
3. Коррозионная устойчивость. Незаменима в агрессивных средах и при высокой влажности.
4. Экономичность. Низкая стоимость производства по сравнению с деталями из стали.
5. Долговечность. Высокая устойчивость к износу и механическим повреждениям.

Детали из высокопрочного чугуна нашли широкое применение благодаря своим превосходным эксплуатационным характеристикам. Универсальность этого материала позволяет создавать надежные, долговечные и экономически эффективные изделия для различных отраслей промышленности.

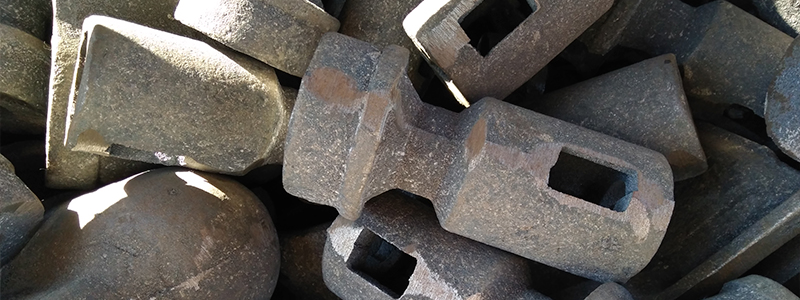

Процесс обработки деталей из высокопрочного чугуна

Производство деталей из высокопрочного чугуна (ВЧШГ) включает не только этапы плавки и литья, но и последующую механическую обработку. Этот процесс обеспечивает точное соответствие размеров, формы и качества изделий требованиям заказчика, а также улучшает их эксплуатационные характеристики.

Методы литья и формовки

Литье — ключевой этап в создании деталей из ВЧШГ. От правильного выбора метода зависит качество и точность изделия:

• песчаные формы — используются для крупных или сложных деталей и позволяют изготавливать изделия с высоким уровнем детализации;
• металлические формы — применяются для массового производства однотипных деталей и обеспечивают более точные размеры и гладкую поверхность;
• центробежное литье: используется для труб и цилиндрических деталей и позволяет добиться высокой плотности материала и минимизировать дефекты.

Механическая обработка

После литья заготовки из высокопрочного чугуна проходят этапы механической обработки, которые придают им окончательную форму и точные размеры:

• токарная обработка — используется для создания цилиндрических поверхностей, фланцев и отверстий и позволяет достичь высокой точности размеров;
• фрезерование — применяется для обработки плоских поверхностей, пазов и сложных геометрий и обеспечивает идеальную гладкость и соответствие чертежам;
• сверление и нарезка резьбы — используются для создания отверстий и соединительных элементов, ВЧШГ благодаря пластичности и прочности легко поддается обработке;
• шлифовка и полировка — обеспечивают гладкость и точность, особенно важные для деталей, работающих в условиях трения.

Термическая обработка

Термообработка улучшает механические свойства ВЧШГ, делая материал прочным и устойчивым к внешним воздействиям:

• закалка — повышает прочность и твердость материала и используется для деталей, работающих в условиях высокой нагрузки (шестерни, валы);
• отжиг — снимает внутренние напряжения, возникающие после литья, а также обеспечивает равномерную структуру материала;
• нормализация — применяется для улучшения ударной вязкости и пластичности.

Обеспечение качества обработки

Для обеспечения высокого качества готовых деталей из ВЧШГ применяются современные технологии контроля на каждом этапе:

• Ультразвуковое исследование — позволяет выявить внутренние дефекты, такие как поры или трещины;
• Рентгенографический анализ — используется для проверки плотности материала и выявления скрытых дефектов;
• Контроль геометрии: координатно-измерительные машины проверяют точность размеров и форму деталей.

Покрытия и защита

Для повышения эксплуатационных характеристик детали из ВЧШГ часто покрывают защитными слоями:

• Антикоррозийные покрытия — используются для деталей, работающих во влажной или агрессивной среде (трубопроводная арматура, корпуса насосов);
• Твердосплавные покрытия — применяются для повышения износостойкости деталей, работающих в условиях трения (шестерни, тормозные диски);
• Покраска и порошковое покрытие — используются для улучшения внешнего вида и защиты от коррозии.

Современные технологии обработки

Современные производственные предприятия используют автоматизированные и высокоточные системы обработки для повышения качества и сокращения времени производства:

• Числовое программное управление (ЧПУ) — станки с ЧПУ позволяют выполнять обработку деталей с высокой точностью и минимальными отклонениями;
• Лазерная обработка — применяется для создания сложных отверстий, резки и гравировки;
• 3D-моделирование и симуляция — позволяют предварительно оценить качество будущей детали и оптимизировать процесс ее обработки.

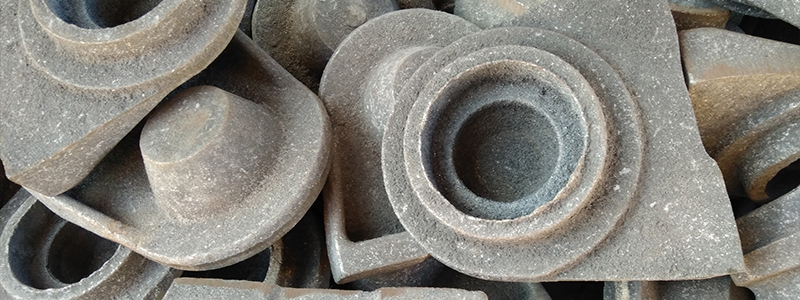

Чугунолитейный завод «БКМЗлит»: лидер в производстве деталей из высокопрочного чугуна

Чугунолитейный завод «БКМЗлит» занимает ведущие позиции в производстве деталей из высокопрочного чугуна с шаровидным графитом. Благодаря современным технологиям, квалифицированному персоналу и строгим стандартам контроля качества, продукция завода востребована в различных отраслях промышленности, включая машиностроение, сельское хозяйство и дорожное строительство.

Завод использует новейшие технологии и оборудование, что позволяет выпускать продукцию высокого качества. Индукционные и дуговые печи с точным контролем температуры и состава сплава позволяют выплавлять большие объемы чугуна высокого качества. Предприятие имеет многоступенчатую систему контроля: осуществляется рентгенографическое тестирование на разных этапах производства, а также тестирование механических свойств (прочность, пластичность, износостойкость) готовых изделий.

Литье осуществляется в песчаные формы, после этого детали подвергаются высокоточной механической обработке. Применяются методы мехобработки для достижения идеальной поверхности и соответствия чертежам. Обработка деталей проводится с учетом особенностей материала, что позволяет сохранять его уникальные свойства.

Благодаря широкому ассортименту продукции, строгому контролю качества и индивидуальному подходу к клиентам, наш завод заслужил репутацию надежного партнера в области производства деталей из высокопрочного чугуна.

Перспективы использования высокопрочного чугуна

Высокопрочный чугун (ВЧШГ) продолжает завоевывать популярность благодаря своим уникальным свойствам, которые обеспечивают его востребованность в самых различных отраслях промышленности. Современные технологии производства и обработки открывают новые горизонты для применения этого материала, делая его конкурентоспособным даже в сравнении с такими традиционными материалами, как сталь и алюминий.

Совершенствование методов плавки, модификации и обработки высокопрочного чугуна способствует расширению его использования. Исследования в области материаловедения приводят к созданию новых сплавов ВЧШГ с улучшенными характеристиками, такими как повышенная коррозионная устойчивость или стойкость к экстремальным температурам. Современные методы литья, включая 3D-моделирование и аддитивные технологии, позволяют создавать детали сложной геометрии с минимальными дефектами. Оптимизация производственных процессов снижает затраты на изготовление деталей из ВЧШГ, что делает их более доступными для массового применения.

С каждым годом высокопрочный чугун находит применение в новых отраслях благодаря своей универсальности:

• возобновляемая энергетика — элементы ветровых и солнечных установок, где важна высокая прочность и устойчивость к коррозии;
• авиакосмическая промышленность — тонкостенные детали и корпуса, где важны легкость и надежность;
• медицинская техника — стойкие к износу детали для сложного оборудования;
• 3D-печать из чугуна — перспективное направление для создания прототипов и мелкосерийного производства.

Кроме того, использование высокопрочного чугуна с шаровидным графитом способствует сокращению негативного воздействия на окружающую среду:

• производство ВЧШГ требует меньше энергии, чем производство стали, а сам материал легче перерабатывается;
• высокая износостойкость изделий уменьшает необходимость их замены, что снижает объем отходов;
• возможность переработки деталей и использования вторичного сырья — также очень важный показатель.

Для предприятий же все более привлекательными детали из высокопрочного чугуна становятся благодаря сочетанию низкой стоимости и высокого качества. Производство деталей из ВЧШГ обходится дешевле, чем из стали, что особенно важно при массовом производстве. А универсальность материала позволяет использовать его в самых разных сферах.

Высокопрочный чугун продолжает развиваться и доказывать свою конкурентоспособность на мировом рынке материалов. Современные технологии позволяют не только улучшить его свойства, но и снизить затраты на производство, делая его доступным для широкого применения. В будущем ВЧШГ будет играть ключевую роль в инновационных отраслях благодаря своей универсальности, экономичности и экологической эффективности.

Высокопрочный чугун — это идеальное решение для задач, где требуются надежность, долговечность и экономическая эффективность. Компании, выбирающие ВЧШГ, получают не только качественный материал, но и возможность снизить затраты, повысить производительность и внести вклад в устойчивое развитие. Это материал будущего, который уже сегодня демонстрирует свою значимость в самых разных отраслях промышленности.
